1. Oplader automatisk batteriet.

2. Ensretter- og bremsekredsløbet i denne controller anvender et integreret modul, som er mere avanceret end de traditionelle med hensyn til varmeafledning og pålidelighed.

3. Vedtager et fuldt forseglet og vandtæt design, og dets beskyttelsesgrad når over IP67. Det kan bruges normalt i lang tid, selv i vand.

Bemærkninger: Bekræft, at udgangsspændingen fra vindmøllegeneratoren stemmer overens med batteriets mærkespænding. Tilslut ledningerne i følgende rækkefølge: Tilslut først batteriets positive og negative poler, og tilslut derefter ventilatorens trefasede spændingsudgang.

Tilslut venligst batteriet og vindmøllen til controlleren i overensstemmelse med instruktionerne. Omvendt polaritet eller forkert placering vil føre til unormal drift af systemet eller endda fuldstændig beskadigelse af controlleren.

Ledningsføring:

1. Tilslut batteriets positive og negative poler til controllerens positive (røde) og negative (sorte) batteriterminaler.

2. Tilslut henholdsvis vindmøllens trefasede udgangsspænding til controllerens ventilator trefasede indgangsterminal (grøn linje).

Parametre:

1. Maksimal indgangsvekselspænding: AC35V

2. Udgangsspænding: 12V / 24V

3. Batteriopladningsafbrydelsesspænding: 14,5V 0,3V / 29V 0,3V

4. Maksimal ladestrøm: 15A (12V) maksimal ladestrøm: 10A (24V)

5. Vindgenerator hastighedsgrænsespænding 14,5V 0,3V, 29V 0,3V

6. Beskyttelsesniveau: IP67

7. Statisk strømforbrug: 0,008A

8. Bæreeffekt: 800W

9. Maksimal bærende vindhastighed: .12

10. Arbejdstemperatur: -35 C - 65 C

11. Indgangsledninger: tre-leder system

12. Kontroltilstand: 12V/24V kompatibel

13. Installation: boltet

14. Vend ikke de positive og negative poler om for at undgå at brænde controlleren af.

Anvendelse: Vindcontroller

farve: Blå

Materiale: aluminiumslegering

Pakkeindhold:

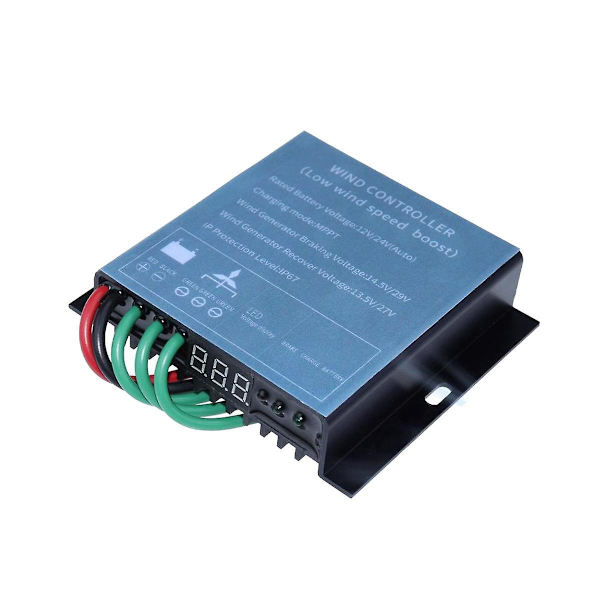

1 x MPPT Vindgenerator Controller

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

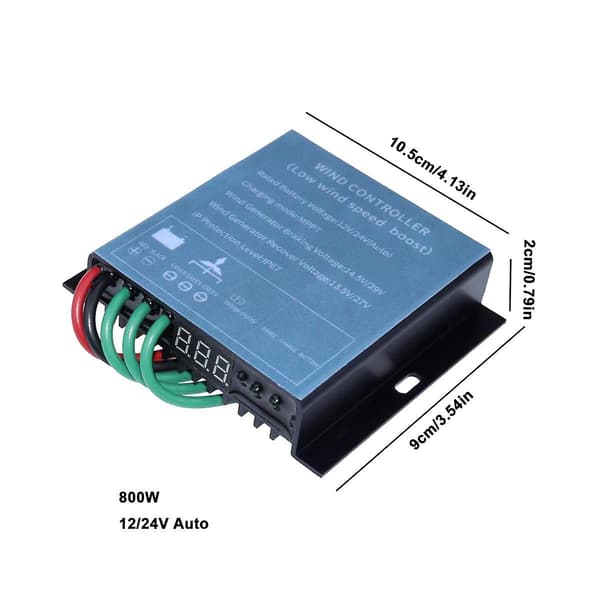

Bemærk: Lysrefleksion og forskellige skærme kan få farven på varen på billedet til at afvige lidt fra den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
