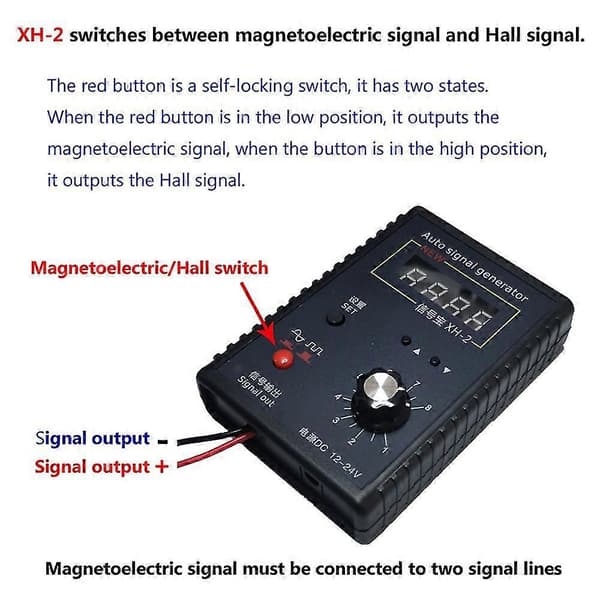

1. Udgangssignal Type Skift: RØD Knap Funktion: Magnetoelektrisk signal og Hall signal skifteknap. Tryk knappen ned: den udsender magnetoelektrisk signal. Slip knappen: den udsender Hall signal. For nogle generatorer, når du trykker den røde knap ned, udsender den Hall signal, slip knappen, udsender magnetoelektrisk signal.2. Kan bruge multimeter til at kontrollere udgangssignal type. Brug multimeter (20V måling) til at teste signalgeneratorens udgang, dens udgang er omkring 5.8V, udgangen er Hall signal, hvis udgangen er 0V, er udgangssignal typen Magnetoelektrisk signal.3. Om Driftsstrømforsyning Input: Driftsstrømforsyningen til den signalgenerator er 12VDC, kan bruge 12V strømforsyningen til bilens batteri, eller enhver anden 12V reguleret switching strømforsyning eller AC/DC strømadapter.4. Om Signal Output GND. Hvis du bruger Hall signal output, er signal output GND og driftsstrømforsyning GND i fælles jord, hvis du bruger 12V driftsstrømforsyningen fra bilens batteri, behøver du kun at tilslutte Signal output positiv ledning.5. Hvis du bruger magnetoelektrisk signal output, er signal output GND og driftsstrømforsyning GND IKKE i fælles jord, skal korrekt tilslutte både output signal positiv ledning og output signal negativ GND ledning, så signalgeneratoren kan fungere normalt.Krumtapaksel positionssensor signal simulation output: inklusive 9 typer af gear manglende tænder signal: 58+2, 58+1, 57+2, 57+1, 37+1, 36+2, 35+1, 34+2, 22+1.En type standard 60+0 signal simulation output.Magnetoelektrisk signal eller Hall signal output. Output amplitude/peak volt er lig med strømforsyning input, kan justeres ved at tilføje potentiometer.Brug 60+0 signal til køretøjets hastighedssensor signal output.Brug 60+0 signal til at drive kilometertæller eller test kilometertæller.ABS sensor, optisk sensor signal simulation.Output ParametreAlle typer af signal er blevet indlejret inde i signalgeneratoren, og kan vises i LED skærm til reference, ingen grund til at downloade software.En knap skift mellem magnetoelektrisk signal og Hall signal, praktisk at bruge.9 områder af frekvens, nøjagtig frekvens output.01 refererer til 2Hz-1KHz frekvensområde.02 refererer til 2Hz-2KHz frekvensområde.03 refererer til 2Hz-3KHz frekvensområde.04 refererer til 2Hz-4KHz frekvensområde.05 refererer til 2Hz-5KHz frekvensområde.06 refererer til 2Hz-6KHz frekvensområde.07 refererer til 2Hz-7KHz frekvensområde.08 refererer til 2Hz-8KHz frekvensområde.09 refererer til 2Hz-100Hz frekvensområde.farve:SortMateriale:ABS+elektroniske komponenterPakkens indhold:1 x auto køretøjssignalgenerator1 x Testklips1 x Engelsk manualKun ovenstående pakkeindhold, andre produkter er ikke inkluderet.Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3cm.
