Funktioner:

Den mindre V3-størrelse baseret på ATmega168 mikrocontroller (16MHz) kan bruges med modelkortet til lodningsfri ledningsføring (eksperimentelt kort).

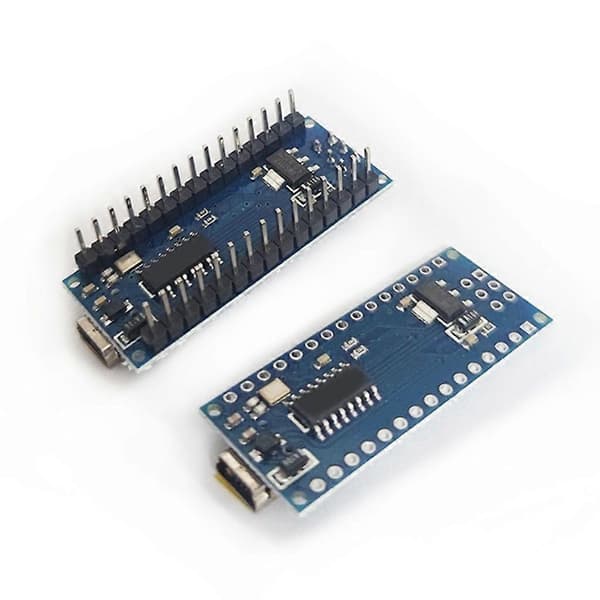

Den har en lignende struktur som Arduino Diecimila/Duemilanove, men en anden størrelse, for at reducere størrelsen er komponenterne installeret på begge sider af det trykte kredsløbskort.

Anvender CH340G-chip som UART-USB-konverter, stabile dataudvekslingsresultater kan opnås ved 12Mhz driftsfrekvens.

Nano Version3 kan strømforsynes via mini USB-porten (op til 500mA). Den eksterne strømforsyning 6-12v udgange VINor 5V, og udgangen fra den eksterne strømforsyning justeres til 5V. Strømforsyningen vælger automatisk max-spændingen.

Denne nano ATmega168 har en V3 pin out i stedet for V2.

Specifikationer:

Materiale: ABS+Trykt kredsløbskort

Længde: Ca. 4,5 cm/1,77 tommer

Type: Svejsning, Ikke-svejsning (valgfrit)

Tekniske parametre for Arduino Nano:

12 digitale input/output porte D2-D13.

8 analoge input porte A0-A7.

1 par TTL-niveau seriel port transceiver porte RXandTX.

6-PWM porte, D3-D5-D6-D9-D10-D11.

Bruger Atmega168P-AU mikrocontroller.

Understøtter USB-download og strømforsyning.

Understøtter ekstern 3.3V-12V DC-strømforsyning.

Understøtter lithiumbatteri og 9V batteri strømforsyning.

Understøtter ISP-download.

Bemærk:

Tillad venligst 0-1 cm fejl på grund af manuel måling, sørg for at du ikke har noget imod det, før du bestiller.

Tillad venligst en lille kromatisk aberration på grund af forskellige skærmopløsninger.

Pakken indeholder:

1x Udviklingskort
